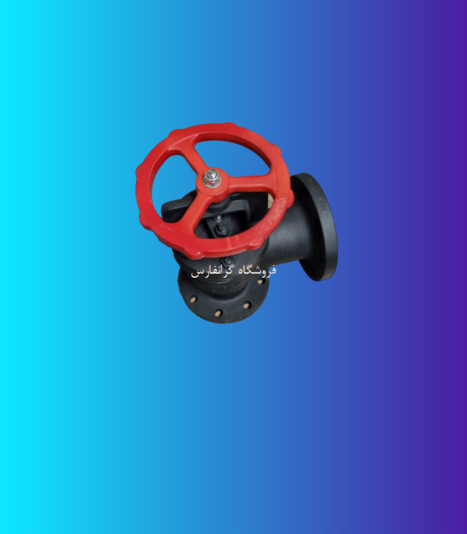

شیر زیر موبری
شیر زیر موبری برای تخلیه به صورت مرحله ای است. محفظه شناور لول کنترل و جهت پاکسازی قسمت ورودی آب و ورودی بخار می باشد. ولو زیر موبری با فلنج در سایز یک اینچ متصل می شود. این شیر تخلیه به صورت 3 مرحله ای فرآیند را انجام می دهد.
جنس بدنه این شیر از چدن داکتیل و اجزای آب بندی از استنلس استیل است.
جهت دریافت مشاوره فنی، استعلام قیمت با کارشناس های ما در تماس باشید.
شما مشتریان گرامی می توانید برای راهنمایی در مسائل فنی محصول مورد نظر یا انتخاب آن برای فعالیت خود و همچنین استعلام قیمت و کسب اطلاعات بیشتر با ما در تماس باشید. کارشناس های ما منتظر تماس شما هستند و در کمترین زمان پاسخگوی شما خواهند بود.
بررسی ویژگی
| برند |
پاک برنز |
|---|---|
| جنس بدنه |
چدن داکتیل |
| سایز، نوع اتصال |
از یک اینچ، فلنچی |
| اجزا آب بندی |
استنلس استیل |
شیر زیر موبری به عنوان شیر تخلیه و به صورت مرحله اي عمل می کند. در مراحل تخلیه شیر امکان پاکسازي مسیر ورودي آب، مسیر ورودي بخار و همچنین محفظه شناور لول کنترل را بوجود می آورد. اتصالات این شیر بصورت فلنچی و سایز یک اینچ می باشد.
ابعاد بخش های شیر زیر موبری
| سایز | بدنه | D | N | O | P | A | B | H | C |
|---|---|---|---|---|---|---|---|---|---|
| ا اینچ (25 DN) | چدن داکتیل | 115 | 4 | 14 | 85 | 81 | 82.5 | 198 | 56.5 |

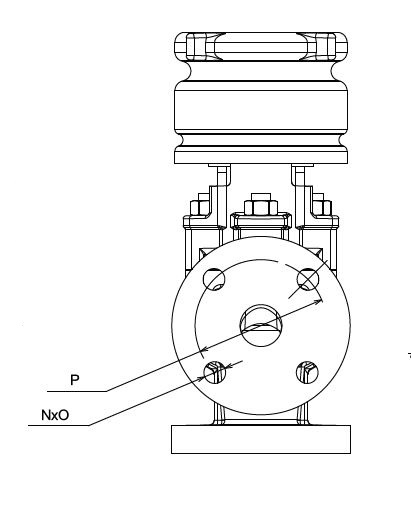

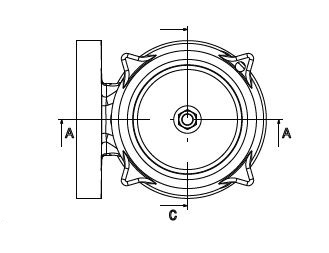

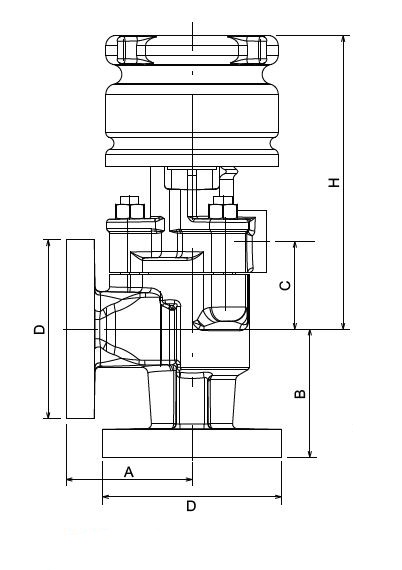

اندازه های مشخص شده در جدول بالا را می توانید در تصاویر پایین مشاهده کنید که هر کدام مربوط به کدارم شیر زیر موبری مرحبه ای است.
جنس اجزا شیر زیر موبری

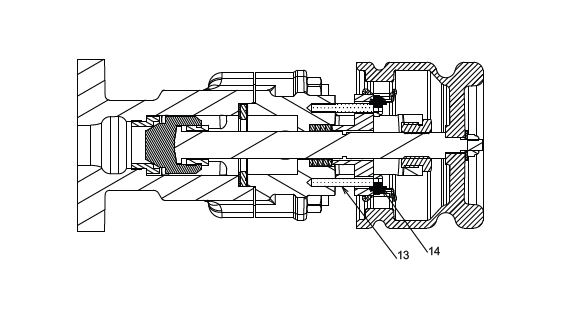

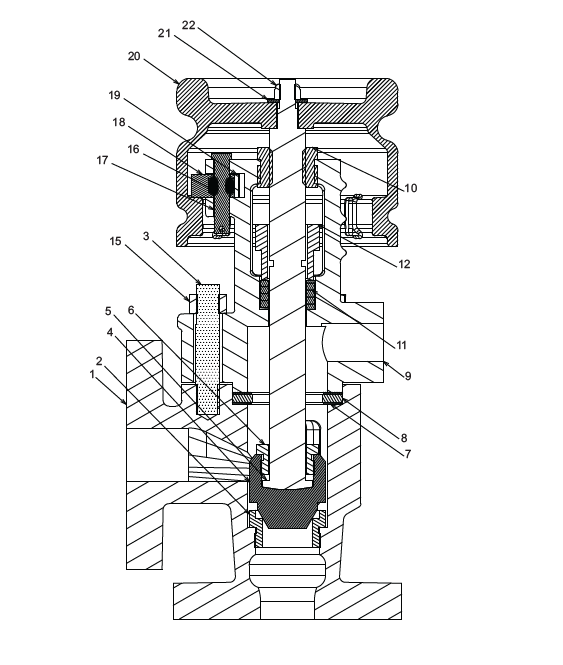

در جذول زیر جنس اجزا تشکیل دهنده شیر زیر موبری آورده شده است. همچنین در ادامه تصویر شماتیک این ولو آورده شده است تا محل قرار گیری هر قسمت مشخص شود.
| شماره قطعه | نام قطعه | تعداد | جنس قطعه |
|---|---|---|---|
| 1 | Valve Body | 1 | چدن |
| 2 | Seat | 1 | استیل |
| 3 | Double Threaded Studs | 1 | استیل |
| 4 | Disc | 1 | استیل |
| 5 | Stem | 1 | استیل |
| 6 | Disc Nut | 1 | استیل |
| 7 | Gasket | 2 | Nasoz |
| 8 | Blow Down Seat | 1 | استیل |
| 9 | Bonnet | 1 | چدن |
| 10 | Bonnet Nut | 1 | برنج |
| 11 | Gland Packing | 1 | PTFE |
| 12 | Gland | 1 | چدن |
| 13 | Double Threaded Stud | 2 | استیل |
| 14 | Hexagon Lock Nut M 6 | 2 | استیل |
| 15 | Hexagon Nut M12 | 3 | استیل |
| 16 | Spring | 1 | استیل |
| 17 | Pawl Pin | 1 | استیل |
| 18 | Pawl Spring | 1 | برنج |
| 19 | Pawl Spring Pin | 1 | استیل |
| 20 | Hand Wheel | 1 | چدن |
| 21 | Washer | 1 | آهن |
| 22 | Hexagon Lock Nut M 8 | 1 | استیل |
